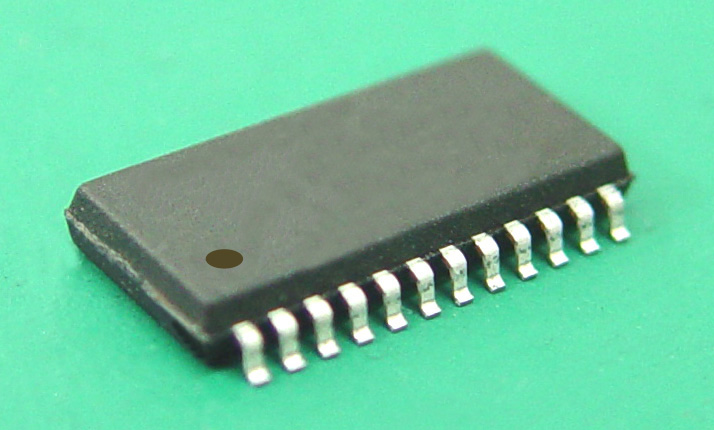

WL5024B

發佈時間：2012-08-21 14:49:09

WL5024B是一款 16路恒流输出，驱动 LED显示面板的芯片。输出电流的大小可以通过芯片外部的电阻来调节。它内部有 16 个数据寄存器和 16个数据锁存器，可以将串行输入格

式的数据转化为并行输出。芯片输入电源电压3.3～5.5V，每一路可以提供3mA～45mA的驱动电流，20mA是优化值。

WL5024B设计保证其输出级的耐压至少达到 7伏，可以提供 30MHz的高速时钟操作，以满足系统对大量数据上传的需求。
